Jianshe JS 150-3 R6 Puma с двигателем 157FMJ-3 - Обсуждение мотоцикла - форум MOTO.com.ua

31.07.2012 р.

Показати повідомлення

Мопед не мой, я просто разместил объяву. ©
В данной ветке предлагаю обсуждать и делиться впечатлениями касательно мотоцикла Jianshe JS 150-3 R6 Puma.

Длина: 2000 мм
Ширина: 750 мм
Высота: 1110 мм
Размерность шин 2.75-18 и 3.25-18
Распределение веса по осям, % - 42/58

Сухой вес 122 кг
Снаряжённая масса 132 кг
Максимально допустимая масса 282 кг
Максимальная нагрузка 150 кг (включая водителя и пассажира)

Тип двигателя JS157FMJ-3 - одноцилиндровый, четырёхтактный, рабочий объём 147 см3
Балансирный вал: есть
Распредвал в головке блока, привод цепью с натяжителем
Система охлаждения: воздушное, набегающим потоком воздуха, принудительное не предусмотрено
Тип запуска: кик и электростартер
Каталитический конвертер: есть, 2 элемента, Евро 3
Диаметр/ход поршня: 57,0 х 57,8 мм
Степень сжатия 10,5: 1
Обороты ХХ: 1500 ± 50 об/мин
Мощность: 8,5 кВт при 8500 об/мин
Крутящий момент: 11,0 Нм при 5500 об/мин
Воздушный фильтр: CF1-710000-0

Коробка передач: механическая, 5-ступенчатая, с ножным переключением

Погрешность спидометра: +7 км/ч

Объём топливного бака 14 л
Тип карбюратора PTK (F25-720000-9)
Уровень в поплавковой камере 6 ± 1 мм ниже стыка
Пусковое обогащение (подсос) - ручной

Напряжение в бортовой сети: 12 В, "минус" на корпусе
Номинальная мощность генератора: 140 Вт при 5000 об/мин

Тип свечи зажигания: D7REC2
Зазор между контактами свечи зажигания: 0,6...0,7 мм

Подробнейшие технические данные и EEC сертификаты соответствия - англ/исп Что-то я перевёл и указал, но слишком уж там много всего 01_smile

Мануал Jianshe JS 150-3 R6 Puma

Данные с ЕС-сертификата.

JS150-3 PUMA
Общие характеристики.
Стилистика :Утилитарник
Длинна по осям колес: 1300
Длинна общая: 2000
Ширина: 750
Высота: 1110
Высота по седлу: 790
Клиренс: 140
Вес снаряженный: 132
Максимальная нагрузка: 150
Развесовка по осям кг (%) Перед: 59(44,66%),
Зад: 73(55,3%)
Угол наклона передней вилки: 28 градусов
Угол поворот руля: 86градусов
Подвеска Перед: телескоп без регулировки диаметр 30мм.
Зад: два амортизатора с регулировкой
Ход подвески Перед: 140 мм
Зад: 80 мм
Размерность покрышки колес
Перед: 2,75х18
Зад: 3,25х18
Размерность колесного диска
Перед: 1,6х18
Зад: 1,85х18
Тормоза Перед: 1 диск диаметр 267 мм,
Зад: барабан диаметр130 мм
Суппорта Двухпоршневой суппорт
Тормозная магистраль: Обычная
Объем бака: 14
Родоначальники двигателей: YAMAHA SR 150
Обозначение двигателя: JS 157 FMJ-3
Подача топлива: Карбюратор PTK F25-720000-9
Жиклеры: Холостого хода #36
Глав. топливный #104
Мощность л.с: 11,34/8500об/мин
Крутящий момент: 10,99/5500 об/мин
Тип двигатель1 цилиндр, вертикальное 65 градусов
Привод ГРМ: 2 клапана на цилиндр, верхний распредвал, привод цепью
Степень сжатия10,5:1
Размерность ЦГП: 57 диаметр/57,8 ход
Объем двигателя: 147
Мощность генератора: 140W при 5000 об/мин
Максимальный угол старта: (градусов) 25
Передаточные отношения
Первичное: 3.357
Главное: 3.227
1-передача 2.833
2-передача 1.813
3-передача 1.368
4-передача 1.090
5-передача 0.926
Максимальная скорость км/час при максимальных 8500 об/мин
1-передача 32.43
2-передача 50.68
3-переддача 67.16
4-передача 84.29
5-передача 99.22

Архив № 1 - инструкция по эксплуатации на русском языке;
Архив № 2 - инструкция по эксплуатации на английском языке;

Русские не сдаются!

Змінено: 18.03.2016 р., tsinik

Прикріплені зображеннявідкрити у галереї

Прикріплені файли

490.8 кБ.

453.12 кБ.

tim2813^{з днем народження!}

05.01.2020 р.

пропилы на колодках надо было делать под углом, а не перпендикулярно.

под углом запил колодок "выбрасывает" лишнюю пыль износа.А тут может забивать...

Не подумал об этом. Возможно, стоит переделать 21_umnik

Масло в вилке менял?У меня заводское,так вилка сильно мягкая,при резком торможении "клюет" носом.Привык но хотелось чуть чуть пожесче. Фильтр топлива в отстойнике бензокраника стоит?

Масло в вилке не менял, но стоит это сделать не столько из-за мягкости передней вилки, которая меня устраивает, сколько из-за старения и насыщения масла продуктами износа.
Фильтр топлива стоит. Не упомянул, что его я тоже заменил на новый 04_blush

есть иногда такое явление ,"на холодную"тахометр не показывает,потом через пару сот метров "оживает"?

У меня такого нет. По схеме на тахометр приходит "+" от замка зажигания, "+" от первичной обмотки катушки зажигания, которая задает частоту импульсов, и минус - https://vk.com/doc-56937918_486004781
По моему, проблема в целостности цепи и надежности контактов.

Визуально, тахометр очень похож на такой от Yamaha YBR 125.

Вскрытие и изучение тахометра мотоцикла YAMAHA YBR125 `2004-2005

И пусть никто не уйдет обиженный.

Змінено: 05.01.2020 р., tim2813

2

User

05.01.2020 р.

вилка сильно мягкая,при резком торможении "клюет"

Може бути що на заводі тупо грам на 20-30 залили менше - ото вона й м'яка.

Заснування Москви було найбільшою геокатастрофою нашої ери

User

05.01.2020 р. відповів для tim2813

Демпфера з заднього колеса старі не викидай, бо якщо взяв на Алі - то нові можуть через пару тисяч розсипатися. 02_sad

Заснування Москви було найбільшою геокатастрофою нашої ери

1

tim2813^{з днем народження!}

05.01.2020 р.

У многих и у меня, в том числе, в передняя вилка излишне мягкая и при торможении сильно клюет, и это не добавляет плюсов для управляемости в городе. Но меня такая фича устраивает, потому что 20-30 % моих дорог - проселочные разной степени ушатанности, и там мягкая вилка во благо. Не эндуро, конечно, но ни разу не удалось ее пробить (тьфу тьфу тьфу) 03_biggrin

И пусть никто не уйдет обиженный.

Змінено: 05.01.2020 р., tim2813

Прикріплені зображеннявідкрити у галереї

1

NiTr0

07.01.2020 р.

И, пока новые еще в пути, главная задача - это не забыть, как этот пазл собирается обратно.

а не будет у вас возможности померять/пофотать задний подкрылок с крылом (как я понял - он такой же как у ёбра)? ищу своему коньку на замену, присматриваюсь к ёбровскому, потому интересуют ширина снаружи (или расстояние между труб рамы где он становится), длина до изгиба вниз, высота от верхней плоской части до нижнего края подкрылка, ну и крепления крупным планом - т.к. их придется колхозить...

tim2813^{з днем народження!}

07.01.2020 р.

а не будет у вас возможности померять/пофотать задний подкрылок с крылом (как я понял - он такой же как у ёбра)?

интересуют ширина снаружи (или расстояние между труб рамы где он становится), длина до изгиба вниз, высота от верхней плоской части до нижнего края подкрылка, ну и крепления крупным планом - т.к. их придется колхозить..

Не уверен, что заднее крыло идентично ебровскому, все-таки у YBR 125 и Jianshe 150 различий больше, чем сходств, но, если окажусь в гараже, постараюсь не забыть о размерах.

И пусть никто не уйдет обиженный.

Прикріплені зображеннявідкрити у галереї

MaxStriX324

10.01.2020 р.

А где можно найти в России левую крышку пластика под аккумулятор. И резинку в ушке бензобака?

NiTr0

10.01.2020 р.

Не уверен, что заднее крыло идентично ебровскому, все-таки у YBR 125 и Jianshe 150 различий больше, чем сходств

таки да, крыло не такое... ок, буду ждать мож кто из еброводов сфотает.

tim2813^{з днем народження!}

10.01.2020 р. відповів для MaxStriX324

А где можно найти в России левую крышку пластика

Заказывал расходники у Миши Лапаева MOTO_PRO.Есть и пластик. Надежный магазин! 18_good

И пусть никто не уйдет обиженный.

MaxStriX324

12.01.2020 р. відповів для tim2813

Спасибо. А не подскажете, как называются резинки, которые вставляются в металлические уши на раме за которые держится пластик пластиковыми "клипсами". Например, верхние крепления бокового пластика. Эти резинки в данном случае вставляются в уши бензобака.

tim2813^{з днем народження!}

13.01.2020 р.

не подскажете, как называются резинки, которые вставляются в металлические уши на раме за которые держится пластик пластиковыми "клипсами".

Такие резинки?

https://ru.aliexpress.com/i/32685049153.html

И пусть никто не уйдет обиженный.

veterok2607

13.01.2020 р. відповів для tim2813

Подскажи какие зазоры выставлять,впуск,выпуск?

MaxStriX324

14.01.2020 р. відповів для tim2813

Да, огромное спасибо!

MaxStriX324

14.01.2020 р. відповів для veterok2607

Выставляю
0.05 на впуске
0.1 на выпуске
Из-за отсутствия более точного инструмента. Как помню оптимально
0.06 на впуске
0.08 на выпуске
Это все на холодном двигателе!

1

tim2813^{з днем народження!}

14.01.2020 р. відповів для veterok2607

Впуск: 0.05-0.07
Выпуск: 0.08-0.1

И пусть никто не уйдет обиженный.

1

tim2813^{з днем народження!}

28.01.2020 р.

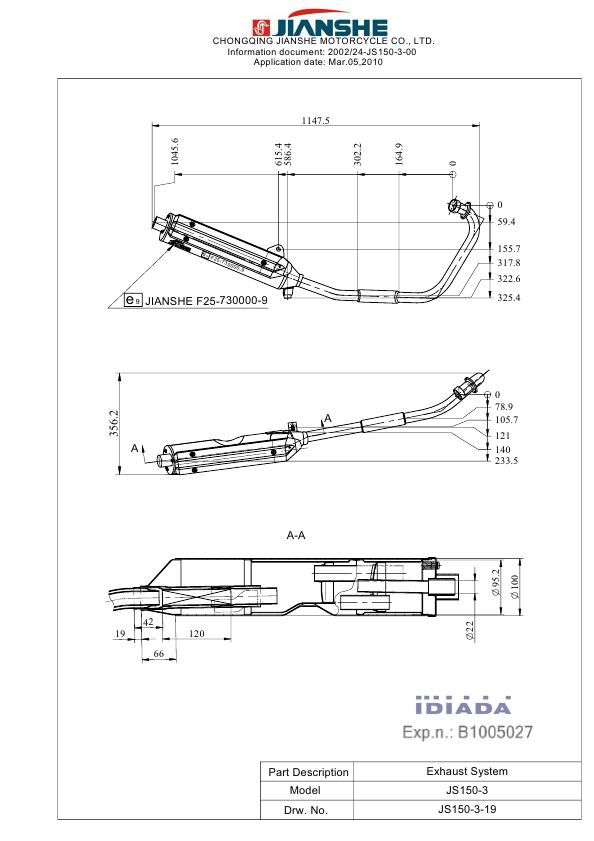

Ответ на вопрос: "Как устроен глушитель?" находится на 82 странице ЕС-сертификата (сертификат можно скачать на первой странице темы).

И пусть никто не уйдет обиженный.

Прикріплені зображеннявідкрити у галереї

2

veterok2607

04.03.2020 р.

Привет,кто знает какая длина троса на сцепление?

Direktor

04.03.2020 р.

какая длина троса на сцепление?

Зарулюю до мотомагазина, гукаю Саньку (продаван), шо потрібен трос, він виносе цілий жмут тросів, приміряв на моті, я заплатив гроші і поїхав... 03_biggrin

Іванович. Не бандерлог!

veterok2607

04.03.2020 р. відповів для Direktor

Сейчас нету возможности померять....

tsinik

05.03.2020 р. відповів для veterok2607

ты можешь знать длину троса, но продадут чертишо. я так покупал трос газа. с одной партии, в одну цену, одного производителя. в итоге продавец с десяток распечатал, выложил на прилавок и сам офигел. ВСЕ были разной длины. максимальная разница - более 10 см 05_shok

Любіть Україну, як сонце, любіть,
як вітер, і трави, і води,
в годину щасливу і в радості мить,
любіть у годину негоди!

1
