Реле - регулятори напруги для мото з однофазним генератором

Фото. 1, 2 - оригінальний регулятор напруги китайських мопедів Альфа/Дельта
(Honda Dio, Honda Cub) та подібних.

Фото. 3 - 11  - саморобні, перевірені схеми регуляторів напруги
(Ці схеми працездатні в бортовій мережі мото/мопеда/скутера при змінах, виконаних відповідно до фото №12)

Фото. 12 - Рекомендована схема підключення саморобного РЕГУЛЯТОРА.

Фото. 13 - Один з вариантів стенду для перевірки РЕГУЛЯТОРА.

Фото. 14 - Стенд для перевірки РЕГУЛЯТОРА (варіант 2).

Фото. 15 - Схема бортової мережі Альфа-Дельта-подібних мопедів.

  ВЕЛИКЕ ПРОХАННЯ: при розміщенні на інших ресурсах запозичених в цій темі схем, ОБОВ'ЯЗКОВО робіть посилання на дану тему і навпаки, при розміщенні будь яких схем з інших ресурсів, посилання на ці ресурси ОБОВ'ЯЗКОВЕ!

    Перед тим як задати питання по схемі регулятора напруги її автору,
УВАЖНО ПРОЧИТАЙТЕ:


УВАГА!
Повідомлення з інформацією, яка не відповідає темі, флуд та всілякого роду "лірика" будуть видалятись без попереджень!

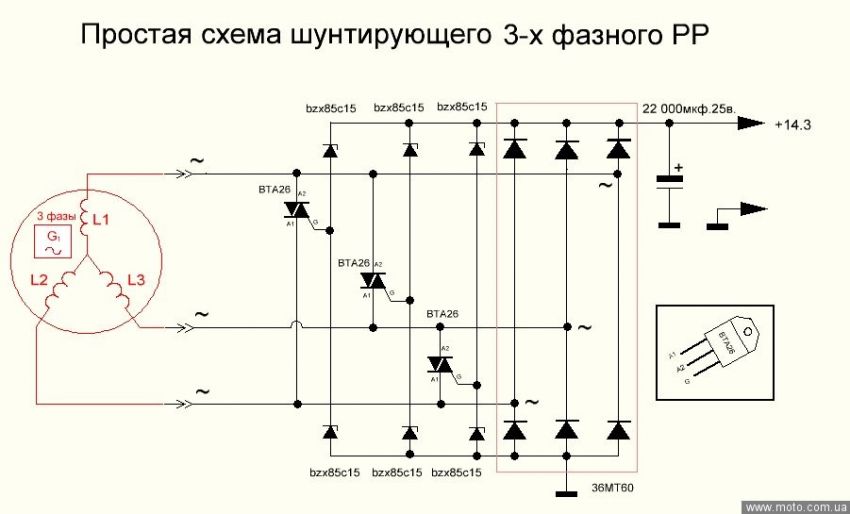

Анатолий , а вот так будет проще? По быстрому набросал схему--проект  для трех фазного шунтирующего РР  с симисторами. За основу взял схему РР для однофазного генератора , я ее ранее публиковал здесь      http://www.moto.com.ua/forum/topic-150469/message-1528236/#1528236       http://www.moto.com.ua/forum/topic-150469/message-1536088/#1536088  Диоды моста не нагружены токами, при шунтировании обмоток генератора . Не потребляет ток от АКБ  при не работающем двигателе, конденсатор  в принципе можно исключить, но с ним все-же получше. Три симистора ,  3-х фазный мост и шесть одинаковых стабилитронов.

Ну мне тяжело судить как радиомонтажнику, что он наворотил вот ссылка на его творения
http://vx800.forum2x2.ru/t362-topic

  Да вопрос в том,что ставят симисторы,которые работают как тиристоры,возникает вопрос для чего?
Вот обрати внимание на схемы Игоря,там симисторы открываются от тока генератора в обе стороны,тоесть пропускают переменный ток,а не постоянный.Так симисторы выполняют свое прямое назначение,а не роль тиристора.

Они, чаще всего доступнее, часто дешевле и в ольшинстве случаев их не надо изолировать от корпуса.

Для того чтобы пользователь форума не взывал к Администрации форума как к Господу Богу (горячо и безответно) - есть кнопочка "пожаловаться..." в виде красного кружочка с восклицательным знаком.
Если вы хотите пожаловаться - жмите и все модераторы темы получат извещение об этом.
Если вы хотите узнать мнение модератора о обсуждаемом предмете, то хочу вам напомнить что модератор (в принципе)  не должен являться высшим экспертом по обсуждаемой теме. Модератор призван помогать поддерживать порядок и соблюдение Правил, а в отношении предмета обсуждения Модератор это просто Пользователь в малиновых штанах надсмотрщика. Относитесь с понимание к этому факту. Пожалста.


Вот только ВТА это не диоды, а симистры. Кроме того, быстродействие большинства радиодеталей находится в запредельных далях для тех процессов, которые мы здесь осуждаем и нет смысла обсуждать приоритет в быстродействии если его хватает и у самой тугой детальки.

Выбор радиодеталей осуществляется исходя из множества параметров и условий работы. То что приемлимо в "останні моделі авто" может стать боком в другой конструкции.
Диоды Шоттки ужасно начинают течь в обратном направлении по мере нагрева. Если вы не можете их достаточно охладить - лучше не используйте. Не смотря на "останні моделі авто"....

Нифига се...


Это как?

Вот зачем нужен этот гигантизм?  Два однофазных моста DB25 по 22 гривни и всё...


А что интересного? Схема не продуманная, с кучей излишеств...
Два симистра стоящие одним электродом на корпусе будут работать в самом не выгодном для себя режиме. Третий в еще более корявом режиме.
Зато светодиодик есть...

Игорь, имейте ввиду - симистры при положительном токе управления протекающем через А1 работают хуже, позже и большими токами управления. Либо не работают вобще. В зависимости от модели симистра.

Я ничего не понял.
Ты если ко мне обращаешься то давай или по имени или ник мой правильно пиши, хорошо?

Данила, а чем плохи КД 2797А, они в схеме Игоря еле еле теплые?
0,2 мкф это опечатка, 0,2мкс там.
В схеме решение силовой части понравилось, «шунт» до диодного моста.
Ну и что можно взять с ПТУ шника, учусь

Тем что диод у которого 1 В падения напряжения в любой схеме будет горячее, чем современный диод с более низким падением.

Что вас в этом вопросе волнует? То что ток протекает через диод? ну диод он такой, это его предназначение. То что диод при этом греется? Ну надо быть объективным - тепло выделится по любому. Либо на диоде и тиристре, либо только на тиристре. Диод вам жалко, а тиристр нет?
Почему вы считаете эту мифическую цель важной?

Падение напряжения не мерял, там написано не более 1В на это наверно купился.
Да не жалко мне ни того ни другого, ищу  схему рр надёжную,  стабильную, скажем прямо готовое решение взял спал и все.
Вот посчитал на сколько понял как это работает, что скажите?

Ну у кремниевого диода сейчас около 0.7-0.5 V  Это конечно вписывается в "не более 1В" , но как то тревожно )))

Как то вопрос построен странно - я не понял сути вопроса.

Данила написано было не тебе .

Так то я видел что написано было не мне, но если в тексте сообщения написано " густав ты меня понимаеш." , то мне же интересно что я понимаю, потому что я ничего не понимаю ))))

Постами выше я у Вас попросил схему трехфазного рр на bt152, Вы мне дали ссылку на мощных тиристорах, потом мы обсуждали номиналы резисторов и токов при которых схема будет адекватно работать. Это скажем моя лабораторная работа, посчитал в меру понимания. Попросил проверить.

По моему мнению работать будет и так и так. Просто 680 омные резисторы будут греться больше...

  Понятно!С этими изоляторами у меня с давних времен(когда еще  возили БУ бытовую технику из Европы)делал телик и вылетал высоковольтный дорогой транзистор в строчнике.Напалил кучу,все работает высший класс и вдруг щелк и КЗ,транзистор скипел Оказалось в "презервативе"дырочка была,как иголкой,а сколько мозга и денег через нее вытекло транзисторы по 5 баксов были.Ко всему и ТДКС и еще куча деталей менялось и "совет старейшин собирался"ни кому в голову не пришло поменять изолятор.
 В РР такое не произойдет напруга маловата,для прострела не хватит.

Добрий вечір.Дочекайся,як я обіцяв.Все в тебе буде!В цій схемі силова частина виконана правильно.А частка схеми керування-ні.Та польовики вже,ж,краще працюють саме в(таких)шунтуючих РР.

Добрый. Ждём
